L'etichettatura delle infrastrutture di cablaggio strutturato è un'attività troppo spesso sottovalutate e invece di vitale importanza per chi poi dovrà gestirle. Semplici modifiche delle configurazioni di rete o peggio la ricerca guasti in caso di problemi possono vedere accrescere la loro complessità enormemente e con aggravio di costi di gestione e amministrativi laddove l'etichettatura non indichi in maniera univoca l'apparato, la sua funzione e il link fisico a cui si riveriscono le dorsali o le connessioni orizzontali.

Allo scopo di permettere una corretta identificazione dei link e una lettura della relativa codifica uguale per tutti è stata creata la norma Tia 600-A-1

di seguito alcune riferimenti applicativi della norma:

 Etichettatura armadi

Sugli armadi e sui racks verranno applicate delle etichette di posizione, sia sulla parte superiore che sulla parte inferiore dei lati anteriore e inferiore del dispositivo.

Queste etichette saranno visibili sia quando gli sportelli dell'armadio siano chiusi che quando sono aperti.



Etichettatura dei pannelli di permutazione

Una volta stabiliti i codici di armadi e rack, si identificheranno i codici dei vari pannelli degli armadi/rack. L’assegnazione delle posizioni dei pannelli all’interno di un armadio/rack avverrà utilizzando sia codici alfabetici che numeri a due cifre che rappresentino il numero dell’unità rack (UR) sulla quale è situata la vite di montaggio superiore sinistra dell’armadio/rack. Il metodo UR offre una maggiore flessibilità al responsabile dell’infrastruttura di cablaggio poiché permette di aggiungere o rimuovere successivamente pannelli e apparati senza creare discontinuità nei codici d’identificazione dei pannelli.



Esempio di schema di etichetta per panelli: AB04‐24



Questo codice indica che la vite di montaggio superiore sinistra del pannello si trova in corrispondenza della 24° unità rack dell’armadio AB04.



Etichettatura delle Porte

Una volta identificati gli armadi/racks e i pannelli su ciascun armadio, si procederà all'identificazione delle varie porte di ciascun pannello. Molti pannelli di permutazione provengono dalla fabbrica con le porte già numerate ed i rispettivi codici serigrafati sopra ciascuna porta. In tal caso, non sarà necessario etichettare nuovamente questi pannelli. Se i pannelli di permutazione non sono prestampati con i numeri delle porte, in tal caso sarà necessario creare dei numeri per la loro identificazione. La sequenza numerica deve procedere da sinistra a destra e dall'alto verso il basso per tutte le porte di un pannello di permutazione. Il numero di cifre utilizzate per tutti i numeri di un pannello di permutazione deve corrispondere al numero totale di porte presenti su tale pannello di permutazione. Ad esempio, un pannello di permutazione a 48 porte deve avere delle etichette numerate da 01 a 48.



 Esempio di schema di etichetta per porte: AB04‐24:01



Questo codice indica che si tratta della porta 01 collocata sul pannello 24 nell’armadio/rack AB04.



Solitamente non è necessario indicare il numero dell'armadio/rack e del pannello sull'etichetta della porta, poiché l'armadio/rack e il pannello sono facilmente visibili all’occhio dell’osservatore che si trova di fronte al punto in cui è collocata la porta, dunque queste due informazioni sono in qualche modo aggiuntive. Per questo motivo, solitamente lo schema dell’etichetta di una porta è il seguente: 01



Etichettatura dei Cavi ed Etichettatura delle Bretelle

Per etichettatura dei cavi s’intende l’etichettatura dei cavi collegati sul retro del pannello, mentre per etichettatura delle bretelle/dei cavi degli apparati s’intende l’etichettatura dei cavi collegati sulla parte frontale del pannello.

 Etichettatura dei Cavi

Le etichette dei cavi contengono informazioni relative alla connesione tra il pannello più vicino e il pannello più lontano. Il codice relativo all'estremità più vicina del cavo è composto dalla posizione dell’armadio/rack, dalla posizione del pannello e dalla posizione della porta. Il codice relativo all'estremità più lontana del cavo è composto dalla posizione dell’armadio/rack, dalla posizione del pannello e dalla posizione della porta.



Esempio di informazioni contenute nello schema di un’etichetta per cavi:  AB04‐24:01/AB07‐36:13



Questo codice indica che il cavo collega l'armadio AB04 pannello 24 porta 01 all'armadio AB07 pannello 36 porta 13. L’estremità più lontana del cavo avrà un’etichetta simile, ma contenente informazioni opposte.

Etichettatura delle bretelle/dei cavi degli apparati

Le etichette delle bretelle/dei cavi degli apparati contengono informazioni che identificano il collegamento tra le connessioni frontali del pannello di permutazione più vicino e le connessioni frontali del pannello di permutazione più lontano o le connessioni degli apparati. Il codice relativo all'estremità più vicina del cavo è composto dalla posizione dell’armadio/rack, dalla posizione del pannello e dalla posizione della porta. Il codice relativo all'estremità più lontana del cavo è composto dalla posizione dell’armadio/rack, dalla posizione del pannello e dalla posizione della porta.



Esempio di informazioni contenute nello schema di un’etichetta per bretelle: AB04‐24:01/AB04‐36:13



Questo codice indica la connessione della bretella tra l’armadio AB04 pannello 24 porta 01 e lo stesso armadio, pannello 36 porta 13. L’estremità più lontana del cavo avrà un’etichetta simile, ma contenente informazioni opposte.



Esempio di informazioni contenute nello schema di un’etichetta per cavi per apparati: AB04‐24:01/AB04‐Tinley2:A



 Questo codice indica la connessione del cavo per apparati tra l’armadio AB04 pannello 24 porta 01 e lo stesso armadio, porta A sull’apparato chiamato Tinley2. Se necessario, la posizione dell’unità rack può essere sostituita con il nome dell’apparato.

PER UNA CORRETTA ETICHETTATURA LO STRUMENTO PERFETTO E' LA STAMPANTE PORTATILE PANDUIT LS8

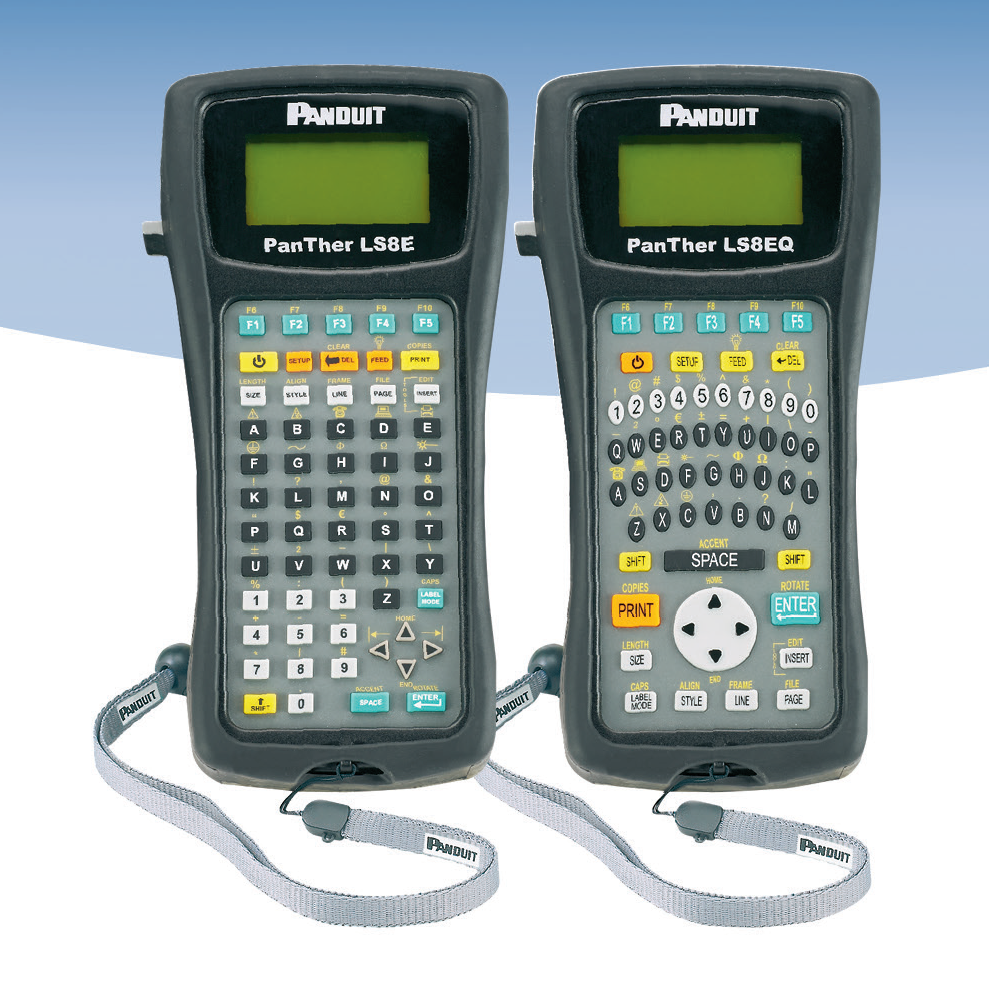

Le stampanti a trasferimento termico portatili PanTher™ LS8E e LS8EQ producono
etichette di alta qualità stampate su una vasta gamma di materiali per utilizzo in
applicazioni elettriche e di rete dati, come l’identificazione di cavi e componenti
elettrici, l’identificazione per la sicurezza e l’identificazione degli impianti.

La funzione di taglio parziale consente di creare etichette a strappo per una più rapida
installazione. Le stampanti utilizzano cartucce di etichette contenenti un dispositivo di
memoria integrato che consente la formattazione automatica e il richiamo dell’ultima legenda
utilizzata e indica il numero di etichette restanti.

Per semplificare il cambio etichette, le cartucce
di etichette a caricamento rapido P1™ contengono sia il materiale per le etichette che il nastro di stampa.
Le stampanti PanTher™ LS8E e LS8EQ della linea completa Panduit di soluzioni per l’identificazione, compatte, robuste e facilmente utilizzabili sul campo, sono in grado di soddisfare gli utenti più esigenti in ambito elettrico
e di rete dati e di garantire incrementi della produttività nell’intera infrastruttura fisica

SCARICA LA GUIDA COMPLETA IN ITALIANO ALLE FUNZIONI E ETICHETTE STAMPABILI CON LA PANDUIT LS8
