La crescita di Wi-Fi ad alta densità, videosorveglianza, IoT, in-building cellular, automazione di edificio e reti OT sta spostando sempre più servizi fuori dal locale tecnico principale. Il risultato è noto a chi progetta o gestisce reti: gli apparati edge sono lontani dal quadro elettrico, il PoE non basta sempre per distanza o potenza, e portare nuova AC in ogni armadio remoto implica canalizzazioni, quadri, UPS, manutenzione e verifiche aggiuntive.
Panduit Fault Managed Power System, o FMPS, nasce per affrontare questo problema con un modello diverso: centralizzare la sorgente di energia e distribuire potenza controllata a distanza verso cluster edge. È una tecnologia interessante, ma va inquadrata correttamente. Non sostituisce indiscriminatamente né la distribuzione AC né il PoE; è una dorsale di potenza di Classe 4 che può alimentare un ricevitore, uno switch, un cabinet o un apparato DC remoto, lasciando al PoE e alla rete dati il compito di servire gli endpoint dell’ultimo tratto.
In questo articolo analizziamo come funziona Panduit FMPS, dove crea più valore, come scegliere il cablaggio — incluso il ruolo delle soluzioni Belden — e quali verifiche tecniche e normative servono prima di trasformare l’idea in un progetto esecutivo.
Che cos’è Panduit FMPS

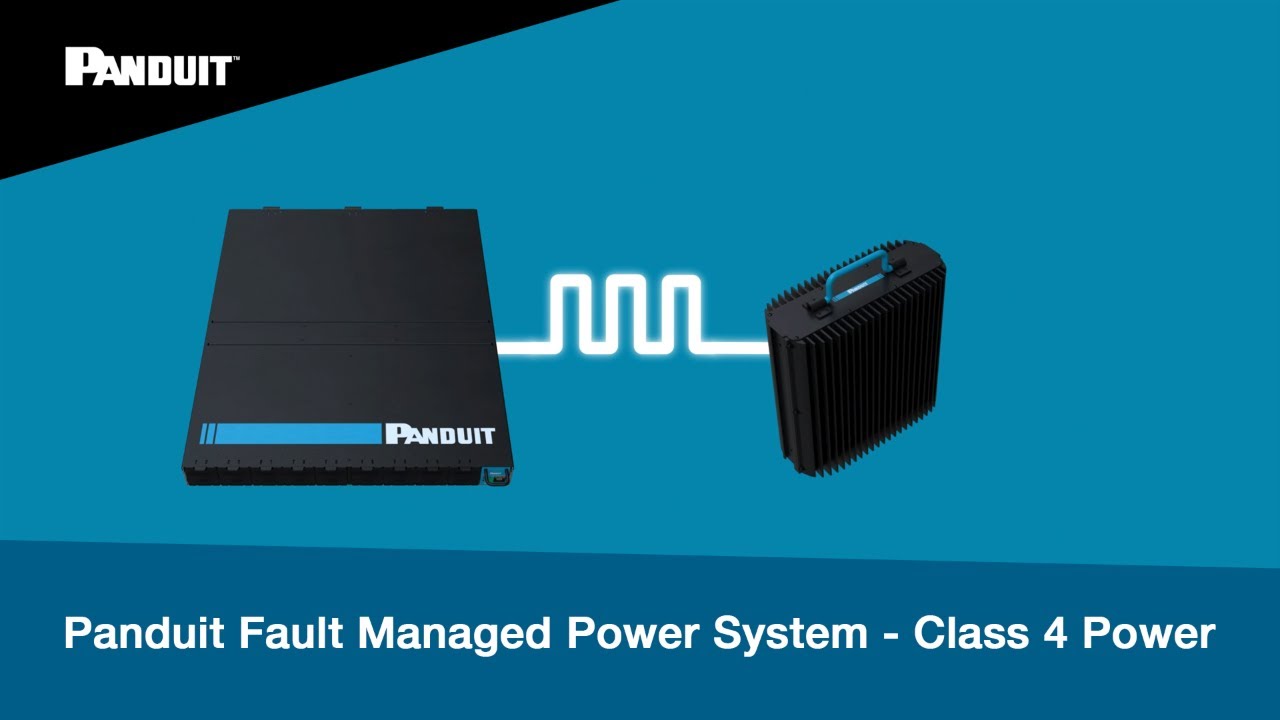

FMPS è un sistema di distribuzione dell’energia basato su Fault Managed Power, la categoria definita negli Stati Uniti come Class 4. Il sistema è composto da una sorgente centralizzata, moduli di trasmissione, un cavo dedicato, ricevitori remoti e hardware di connessione progettati per lavorare insieme.

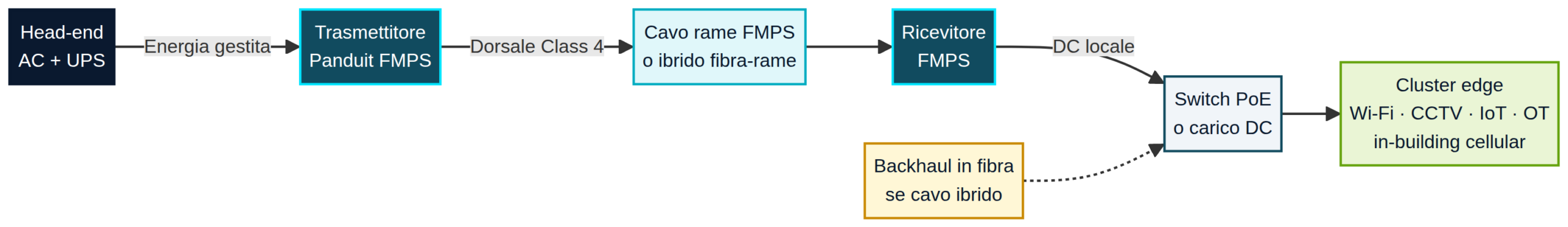

L’architettura tipica è semplice da leggere:
- Head-end: la sorgente AC e, se necessario, l’UPS risiedono in un ambiente controllato.
- Trasmettitore FMPS: trasforma e invia l’energia sul canale di potenza gestito.
- Tratta Class 4: il cavo porta l’energia verso la zona remota.
- Ricevitore FMPS: riconverte l’energia per alimentare il carico DC, un alimentatore DC o uno switch PoE.
- Cluster edge: telecamere, access point, sensori, apparati cellulari indoor, dispositivi IoT o sistemi OT sono alimentati localmente dal cabinet remoto.
La caratteristica centrale non è semplicemente una tensione più elevata. La sicurezza della Classe 4 dipende dal monitoraggio del circuito e dalla capacità del sistema di limitare o interrompere il trasferimento di energia in caso di anomalia. Per questo FMPS va considerato come un sistema completo, non come una linea DC generica.
FMPS, AC e PoE: tre livelli che possono convivere
Una progettazione efficace non contrappone necessariamente FMPS al PoE. Più spesso, li usa su livelli diversi dell’architettura.
La distribuzione AC resta appropriata quando l’alimentazione locale è già disponibile, sicura, ridondata e semplice da mantenere. Il PoE è ideale per endpoint entro il raggio Ethernet e con budget di potenza compatibile: access point, telecamere, telefoni IP e molti dispositivi IoT.
FMPS diventa interessante quando occorre alimentare un gruppo di apparati oltre la portata o la convenienza dell’AC distribuita e del PoE puro. In questo scenario, FMPS porta potenza fino al cabinet remoto e lo switch PoE locale alimenta gli endpoint finali. I dati restano sulla topologia Ethernet o fibra prevista dal progetto; il rame FMPS trasporta potenza, non traffico IP.
Questa separazione dei ruoli è fondamentale. Un sistema fault-managed non elimina automaticamente i limiti del tratto Ethernet verso una telecamera o un access point. Risolve invece il problema dell’alimentazione del nodo che serve quella zona.
Come funziona la gestione del guasto
Nel normale funzionamento, il trasmettitore verifica il canale, avvia il trasferimento di energia e continua a monitorare la tratta. In presenza di una condizione di guasto, il sistema interrompe temporaneamente il canale e rende disponibile la diagnostica necessaria a individuare il problema.
Questo comportamento rende possibile distribuire quantità di potenza rilevanti verso il bordo dell’infrastruttura senza replicare la stessa architettura elettrica convenzionale in ogni destinazione. Tuttavia, non elimina gli obblighi di progettazione: cavo, connettori, ricevitore, condizioni ambientali, protezioni e carichi a valle restano parti essenziali della catena.
Nella guida di installazione Panduit consultata, tra i requisiti tecnici figurano l’uso di rame Classe 4 approvato, l’attenzione a sezione e capacità della tratta, la messa a terra corretta e la protezione contro le sovratensioni a entrambe le estremità per le tratte esterne, aeree o interrate.
Gli scenari in cui FMPS crea più valore
Sicurezza, videosorveglianza e aree esterne
La sicurezza perimetrale è uno dei casi più immediati. Telecamere, access point outdoor e cabinet di sicurezza sono spesso lontani dal punto AC più vicino, oppure richiedono interventi invasivi per essere alimentati in modo convenzionale.
Con FMPS, UPS e sorgente possono restare nell’head-end, mentre il ricevitore e lo switch PoE sono collocati vicino alle telecamere e agli altri endpoint. Nel caso Miller Electric pubblicato da Panduit, la sorgente più vicina distava fino a 1.000 piedi, circa 305 metri, e il sistema ha alimentato switch PoE e telecamere in più edifici con UPS centralizzati.
Il valore non è soltanto la distanza. Centralizzare le batterie e la manutenzione può ridurre gli accessi ai cabinet remoti e rendere la continuità più controllabile. Per l’outdoor, però, il progetto deve includere protezione da sovratensioni, messa a terra, idoneità dell’enclosure, condensa, UV, protezione meccanica e valutazione del rischio di fulminazione.
Campus, edifici multipiano e smart building
In un campus o in un edificio esteso, FMPS può funzionare come dorsale fra MDF/head-end e IDF o zone edge. Le destinazioni tipiche includono Wi-Fi, telecamere, segnaletica digitale, sensori, building automation, telefoni IP e apparati cellulari indoor.
La validazione Cisco/Panduit pubblicata per una piattaforma precedente ha documentato 715 W consegnati a 1.000 metri su cavo multiconduttore da 16 AWG e una configurazione da 1.430 W a 450 metri. Sono risultati di una combinazione collaudata, non valori universali: distanza, numero di coppie, sezione, temperatura, posa in fascio e profilo del carico cambiano il risultato.
Il vantaggio architetturale è la possibilità di accorpare UPS, monitoraggio e manutenzione. Il rischio da gestire è la concentrazione della disponibilità: per i servizi critici servono budget di potenza, percorsi, ricevitori e alimentazioni ridondati, oltre a una precisa definizione delle priorità PoE.
Logistica e magazzini
Magazzini con IDF in quota, aree in trasformazione, linee in movimento e spazi poco accessibili sono candidati interessanti. Qui la capacità di alimentare un cabinet edge senza estendere l’AC in modo capillare può semplificare la riconfigurazione degli spazi.
Panduit descrive un caso di magazzino nel quale FMPS alimentava uno switch HP CX6300 a 48 porte, riducendo la dipendenza da conduit fisso e facilitando l’adattamento del layout. Come per tutti i case study del fornitore, il dato va letto come esempio di modello applicativo, non come una promessa di risparmio trasferibile a ogni sito.
Ambienti industriali IT/OT
In fabbrica e negli ambienti industriali, FMPS può concentrare l’infrastruttura elettrica e di rete in punti accessibili, portando poi potenza al cabinet edge e, se utile, fibra per il backhaul. Può essere utile per switch industriali, access point, camere e apparati di connettività nelle zone operative.
Non è però una scorciatoia per ambienti classificati, sistemi di sicurezza di processo, arresti di emergenza o alimentazione motori. Polvere, temperatura, corrosione, urti da carrelli, compatibilità elettromagnetica e classificazione dell’area richiedono sempre componenti e progetto dedicati.
Wireless, DAS, PON e in-building cellular
Panduit indica wireless e in-building cellular tra le applicazioni previste per FMPS Gen 2. Belden include DAS, PON, telecamere e wireless access point fra gli impieghi delle proprie soluzioni di cablaggio FMPS.
È qui che il cavo ibrido fibra-rame mostra il suo valore: un unico tiro può portare la potenza fault-managed e il backhaul ottico verso il cabinet remoto. Il rame dimensionato per FMPS e la fibra dimensionata per topologia, ottiche, velocità e ridondanza restano comunque due sottosistemi da progettare separatamente.
I vantaggi: reali, ma condizionati dal caso d’uso
I vantaggi di FMPS non sono automatici; emergono quando il progetto evita davvero nuova infrastruttura AC distribuita e sposta la complessità in un head-end più controllabile.
Nel caso Miller Electric, Panduit e il contractor dichiarano un risparmio complessivo del 22%, una riduzione superiore al 50% sui materiali, superiore al 42% sulla manodopera e una durata passata da due settimane a due giorni. Questi numeri provengono da un caso promosso dal fornitore e non vanno assunti come benchmark. Diventano plausibili quando il confronto è realmente fra una dorsale FMPS e la creazione di nuovi conduit, quadri, prese e UPS in molte ubicazioni remote.
Dal punto di vista operativo, il beneficio è altrettanto importante: UPS, batterie, log, allarmi e assistenza possono essere centralizzati. Questo ha più valore quando gli armadi remoti sono numerosi, difficili da raggiungere o collocati in ambienti ostili. Per pochi apparati vicini a un IDF esistente e già alimentato, FMPS può invece aggiungere complessità senza generare un ritorno sufficiente.
Cablaggio Belden: rame o ibrido fibra-rame
Il catalogo Belden include due famiglie utili per le applicazioni FMPS.
La prima è il rame FMPS, disponibile con 2, 4 o 8 coppie e con sezioni comprese, nelle configurazioni rilevate, fra 14 e 18 AWG. Sono disponibili varianti plenum, indoor/outdoor, schermate e non schermate. Un esempio è il DEIP168U, cavo a otto coppie in rame stagnato stranded da 16 AWG, per posa indoor plenum, con rating di 450 V RMS.
La seconda è il cavo ibrido Digital Electricity, che unisce conduttori di potenza e fibra nello stesso mantello. Belden propone costruzioni con 2–8 coppie di rame e 1–12 fibre OM3, OM4, OM5 o OS2, con versioni distribution e breakout, indoor e indoor/outdoor. È una soluzione da valutare quando un cabinet edge deve essere sia alimentato sia connesso al core attraverso fibra.
Il punto decisivo è questo: un cavo Belden certificato per applicazioni Class 4 o UL 1400-2 non è automaticamente un cavo approvato per qualsiasi sistema Panduit. La guida Cisco/Panduit richiede che il cavo sia non solo UL 1400-2, ma anche incluso nella listing UL 1400-1 Panduit aggiornata. Prima dell’ordine serve quindi una conferma scritta per codice specifico, numero di coppie, terminazioni e generazione FMPS.
Progettare una dorsale FMPS: la checklist essenziale
La decisione non può basarsi soltanto sulla potenza nominale del trasmettitore. La dorsale va verificata punto per punto.
- Carico: potenza continua, picchi, inrush, priorità e crescita prevista.
- Tratta: distanza, numero di coppie, sezione, capacità, temperatura, posa in fascio e derating.
- Compatibilità: trasmettitore, ricevitore, cavo e connessioni devono risultare ammessi nella configurazione scelta.
- Resilienza: definire percorsi separati, sorgenti, ricevitori e priorità PoE per i servizi critici.
- Ambiente: protezione meccanica, umidità, UV, condensa, EMC e, per esterno/aereo/interrato, protezione contro le sovratensioni.
- Collaudo: testare allarmi, guasto di linea, perdita di una fonte, failover, ripristino e comportamento dei carichi a valle.
FMPS è probabilmente sovradimensionato quando ci sono pochi endpoint entro il raggio PoE e già serviti da un armadio con AC sicura, ridondata e facilmente manutenibile. Non è inoltre un sostituto implicito di circuiti life safety, medicali, antincendio o di processo.
Conformità: cosa cambia fra Stati Uniti, UE e Italia
Negli Stati Uniti, la Classe 4 è inquadrata dal NEC 2023 Article 726. UL 1400-1 riguarda il sistema fault-managed, mentre UL 1400-2 riguarda cavi e hardware di connessione. La logica è di sistema e richiede componenti listati nella combinazione ammessa.
Nell’Unione europea non esiste un equivalente diretto di NEC Class 4 o UL 1400 che trasferisca automaticamente la conformità. Per l’hardware FMPS occorre verificare la Dichiarazione UE di Conformità per gli SKU effettivamente acquistati, con particolare attenzione a Direttiva Bassa Tensione e Direttiva EMC. La guida Panduit consultata richiama CE, IEC 62368-1, standard EMC, RoHS e REACH, ma il progetto deve comunque ottenere la DoC aggiornata del prodotto esatto.
Per i cavi incorporati permanentemente nell’opera di costruzione e soggetti ai requisiti di reazione al fuoco, il riferimento europeo è il CPR con EN 50575, Euroclasse e Dichiarazione di Prestazione. In Italia, la posa dell’impianto deve essere valutata rispetto alla CEI 64-8 e alle regole applicabili al tipo di edificio. Una marcatura UL, CE o RoHS generica non sostituisce la DoC dell’apparecchiatura, la DoP del cavo o la conformità dell’impianto finito.
Conclusione: una scelta architetturale, non solo di prodotto
Panduit FMPS è una soluzione solida per portare potenza centralizzata a lunga distanza verso cluster edge. Può essere particolarmente efficace in sicurezza perimetrale, campus, smart building, magazzini, ambienti IT/OT, Wi-Fi, DAS, PON e in-building cellular, soprattutto quando il progetto deve evitare la proliferazione di UPS e distribuzione AC in punti remoti.
Il potenziale aumenta con cavi Belden in rame o ibridi fibra-rame, ma la scelta deve partire dall’architettura completa: carico, distanza, tratte, cablaggio, compatibilità, resilienza, ambiente e conformità. La domanda giusta non è “quale cavo Class 4 comprare?”, ma “quale catena Panduit–cavo–ricevitore–carico è approvata, dimensionata e documentata per il nostro sito?”.
Per valutare un caso d’uso, Cablaggiointelligente.net può supportare la raccolta dei requisiti, il dimensionamento preliminare, la verifica della matrice di compatibilità e la definizione del BOM tecnico insieme ai professionisti responsabili dell’impianto.
